光伏發電實驗箱,垂直軸風力并網發電教學實驗系統

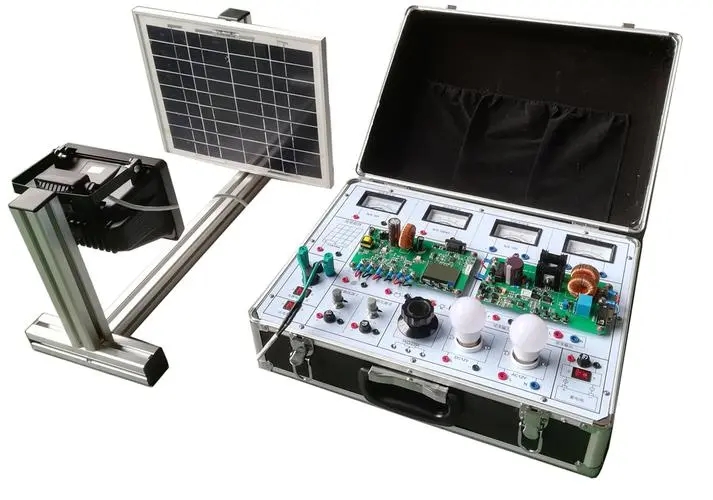

本太陽能綜合測試實驗裝置采用模塊化結構設計，各單元合理布局，電氣測試點均采用安全的香蕉插孔與實驗導線連接；模擬光源與太陽能電池板置于滑臺的兩端，光源的強度與距離均可手動調節。電池板的背面置有溫度傳感器，方便測量組件的溫度變化；儀表單元實時采集系統發用電信息，并傳遞給組態觸摸屏，進行綜合監測，此外配有遠程通訊接口，可將數據遠程傳遞給上位機，能對數據進行報表存儲、查詢和打印；實驗裝置內集成了太陽能控制器、蓄電池、離網逆變器以及交直流負載，可以組成小型離網型獨立光伏發電系統，是模擬太陽能發電的綜合性實驗裝置。

主要參數

1、太陽能電池組件：單晶組件，最大輸出功率5W，工作電壓16.8V，工作電流0.3A，尺寸(306×216×25mm）。

2、模擬光源：飛利浦300W鹵鎢燈，距離、光強均可手動調節，調節距離0-80cm，調節功率0-300W。

3、手持照度計：測量范圍1-50000Lux，精度±4%rdg±0.5%f.s。

4、儀表顯示單元：2個直流電壓表DC0-50V；2個直流電流表DC0-5A；1個交流電壓表AC0-300V；1個交流電流表AC0-2A。

5、觸摸屏：采用4.3〞嵌入式一體化觸摸屏；實時監測系統發電、用電與環境參數等信息；具有歷史曲線顯示。

6、蓄電池：鉛酸電池12V/7.2AH。

7、太陽能控制器：DC12V/24V自動切換、額定電流DC10A、PWM(脈沖寬度調制)方式充電；具有充放電指示、電池狀態指示、溫度補償?shù)裙δ?；具有蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能；具有光控/時控輸出模式控制功能。

8、離網逆變器：輸入電壓DC12V；輸出AC220V±10%、50HZ、150VA、純正弦波；輸入輸出采用高頻變壓器隔離；具有過欠壓關斷、過載、過溫等保護功能。

9、直流阻性負載：直流LED指示燈。

10、直流感性負載：直流風扇。

11、交流阻性負載：交流LED指示燈。

12、交流感性負載：交流風扇。

13、可調功率電阻：可變電阻（0-2K）。

14、系統安全：具有過載、短路、接地等保護功能。

15、工作環境：溫度-25…+55℃、濕度0…95%RH、海拔<6000m

16、外形尺寸：560×400×180mm

技術性能

輸入電源：AC220V±10% 50HZ

工作環境：溫度-25℃～+55℃、相對濕度0…85%RH(25℃)、海拔<4000m

裝置容量：<0.35KVA

u安全保護：帶電源指示、短路和接地保護，安全符號國家標準

外形尺寸：560×400×180mm

監控單元

   監控裝置包括監控主機、監控軟件和顯示設備。本系統采用高性能工業控制PC機作為系統的監控主機，配置多機版監控軟件，采用標準RS-232或RS-485通訊方式，可以實時獲取所有風力發電的運行參數和工作數據。

5、1、 監控軟件

   ◆ 監控主機同時提供對外的數據接口，即用戶可以通過計算機實時查看整個電源系統的實時運行數據以及歷史數據和故障數據。

   ◆ 可每隔5分鐘存儲一次電站實驗所有運行數據，包括實時存儲環境數據、故障數據等參數。

   ◆ 可連續存儲20年以上的電站實驗所有的運行數據和故障紀錄。

5、2、遠程監控軟件設置

5、2、1、登錄

普通用戶賬戶和密碼由管理員自行添加

5、2、2、實時狀態

選擇逆變器的序列號，頁面即會顯示該臺逆變器當前的相關參數。

5、2、3、歷史記錄

選擇逆變器的序列號和起始時間，即可查詢逆變器的歷史狀態。點擊“導出”，可將本頁

數據導出至EXCEL。

5、2、4、發電量統計

選擇逆變器的序列號，即可查詢該臺逆變的在最近一段時間內的發電量和總發電量。

5、2、5、設備管理

添加逆變器：選擇終端，并在該終端下輸入待添加逆變器的序列號和地址，點擊“添加”

5、2、6、用戶管理

為用戶關聯終端：選擇待關聯的終端ID，點擊“添加”。

5、3、 風資源監控測量系統

風速風向儀用于測量和記錄風速風向，可以循環記錄存儲57344條風速風向歷史紀錄。液晶屏顯示和鍵盤，使PH風速風向儀的操作簡單方便；它還可以與計算機進行通訊，將記錄的風速風向數據下載到計算機中，進行觀察分析。

特點：

1．具有低功耗運行模式：PH風速風向儀在工作時液晶屏的背光處于關閉狀態，以低功耗方式運行。

    2．風速風向傳感器風杯采用碳纖維材料，強度高，起動好。

技術指標

   ◆ 測量范圍：      風速：0～60m/s              風向：0～360°

   ◆ 精    度：      ±0.1m/s                     ± 3°

   ◆ 工作電源：      AC 220V±20%  50HZ， DC24V、12V、5V或其他供電。

   ◆ 記錄間隔：      1分鐘～240分鐘連續可設置

   ◆ 內部存儲：      4M bit

   ◆ 通訊接口：      RS-232/485/USB通訊

   ◆ 產品功耗：

   ◆ 外形尺寸：     （165×125×75）mm

   ◆ 環境溫度：      -40℃～50℃

六、教學及研究實訓項目

   實驗1、風力發電基礎理論原理性實驗

   實驗2、風力發電系統設計實驗

   實驗3、風力發電基礎理論與應用技術仿真實驗

   實驗4、風力發電相關測量技術實驗

   實驗5、風力發電控制技術實驗

   實驗6、風力發電電力電子實驗

   實驗7、風力發電機并網過程實驗

   實驗8、風力發電機在不同風速情況下并網實驗

   實驗9、并網過程中孤島保護實驗

   實驗10、風力發電機轉速與輸出電壓關系實驗

   實驗11、風力發電機在不同的風速的情況變換功率實驗

   實驗12、風力發電機轉速與輸出電流關系實驗

   實驗13、風力發電機轉速與輸出電壓頻率關系實驗

   實驗14、風速即轉速與與出功率關系實驗

   實驗15、風力發電系統接線實驗

七、 售后服務

   ◆ 使用手冊

   ◆ 產品培訓
